Первичный мультиплексор ОПМ 60/30

Комплекс предназначен для организации межстанционных соединительных и абонентских линий на сельских и городских телефонных сетях по одночетверочным симметричным подвесным или подземным кабелям типа КСПП, по однокабельной схеме.

Оборудования ОПМ 60/30 в зависимости от комплектации обеспечивает:

  • организацию линейного тракта, а также формирование сигнализации, телеконтроля, обеспечения служебных переговоров, подачи дистанционного питания на необслуживаемые регенерационные пункты на линии тракта;
  • организацию 30 каналов с кодированием 64 кбит (G.711) при скорости передачи группового сигнала Е1 2048 кбит/с (G.703);
  • организацию 15 каналов с кодированием 64 кбит при скорости передачи группового сигнала Е1/2 1024 кбит/с (ИКМ15);
  • организацию 60 каналов с кодированием 32 кбит (G.726) по одной кабельной линии связи, при скорости передачи группового сигнала Е1 2048 кбит/с;
  • организацию 60 телефонных каналов с кодированием 64 кбит, по одной или двум парам одночетверочной симметричной кабельной линии связи при линейном кодировании TC PAM;
  • увеличение числа каналов существующих ИКМ в два раза (до 60 каналов с кодированием 32 кбит, G.726) при сохранении архитектуры линии и скорости передачи группового сигнала 2048 кбит/с;
  • увеличение числа каналов существующих ИКМ трактов в два раза при использовании линейного кодирования TC PAM с переходом на однопарный режим работы существующей кабельной линии связи;
  • выделение части каналов на промежуточных станциях.
Технические характеристики
Тип кабеля КСПП (КСППБ) 1x4x0,9 или 1x4x1,2 подземный или подвесной (возможно подключение системы по другим кабелям с витой парой)
Код линейного сигнала HDB3 или AMI, для тракта G.SHDSL TC PAM
Дальность действия до 220 км (при использовании линейного тракта G.SHDSL - до 90 км)
Расстояние между питающими станциями 90 км для кабеля с жилой 0,9 мм (длина секции ДП - 45 км)
110 км для кабеля с жилой 1,2 мм (длина секции ДП - 55 км)
... при использовании линейного тракта G.SHDSL в однопарном режиме 36 км для кабеля с жилой 0,9 мм
45 км для кабеля с жилой 1,2 мм
Расстояние между СП 2048 до 4 км на кабеле с жилой 0,9 мм
до 5 км на кабеле с жилой 1,2 мм
Расстояние между СП G.SHDSL в однопарном режиме работы до 12 км на кабеле с жилой 0,9 мм
до 15 км на кабеле с жилой 1,2 мм
Коэффициент ошибок сигналов в линии, при котором обеспечивается нормальная работа системы не хуже 10-7 в течении 100% времени суток (допускается увеличение коэффициента ошибок сигналов в линии до 10-5 длительностью меньше 1 с в течении 0,01% времени суток)
Максимальное число СП 2048 между питающими станциями 20
Максимальное число СП G.SHDSL между питающими станциями 2
Система организации связи однокабельная
Максимальное напряжение дистанционного питания 260 В
Ток дистанционного питания 55 мА
Напряжение первичного источника электропитания 54-72 В
Потребляемая мощность до 15 Вт

Комплектация оборудования и его части:

Базовый блок ОПМ 60/30

Базовый блок ОПМ 60/30

Оборудование первичного мультиплексирования ОПМ 60/30 имеет модульную конструкцию, монтируется в унифицированную стойку стандарта ДСТУ 28601 (ширина 19 дюймов) и имеет высоту 5U (222 мм). Предусмотрен конструктив для монтажа оборудования ОПМ 60/30 в стойку СКУ-01(03).

В одном 19-дюймовом корпусе высотой 5U возможна установка одного (ОПМ 30) или двух (ОПМ 60) комплектов оборудования первичного мультиплексирования.

В состав блока входит ТЭЗ ОПМ-Е1. Совместно с платами различных канальных окончаний, которые поставляются отдельно.

Функции ОПМ 60/30:

  • формирует поток Е1 (ITU-T G.703) со скоростью передачи информации 2048 кбит/с из 30 аналоговых сигналов тональной частоты (ТЧ) и сигналов управления и взаимодействия (СУВ);
  • формирует поток Е1/2 со скоростью передачи информации 1024 кбит/с из 15 аналоговых сигналов тональной частоты (ТЧ) и сигналов управления и взаимодействия (СУВ);
  • позволяет конвертировать линейную сигнализацию 2ВСК из входящего потока Е1 в одночастотную сигнализацию 1vf (2600 Гц);
  • обеспечивает связь с УСО-01;
  • обеспечивает связь с компьютером или сетью через порты RS232/RS485;
  • обеспечивает сигнализацию, управление и контроль потока, каналов и системы передачи в целом и позволяет:
    • производить детальный просмотр ошибок и аварий цифрового потока;
    • шлейфовать цифровой поток;
    • подавать тестовые сигналы в любой канальный интервал;
    • подавать тестовые сигналы в любой выделенный сигнальный канал цифрового потока;
    • отслеживать изменения выделенных сигнальных каналов цифрового потока одновременно на приеме и на передаче;
    • отслеживать состояние каналов;
    • программировать номер в стойке СКУ-01(03) оборудования ОПМ 60/30;
    • обновлять программное обеспечения системы;
    • производить блокировку и разблокировку каналов.
ТЭЗ ОПМ-Е1

ТЭЗ ОПМ-Е1

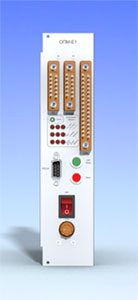

ТЭЗ ОПМ-Е1 поставляется в составе блока ОПМ 60/30 и обеспечивает:

  • формирование цифрового потока Е1 в линейном коде HDB-3 (МЧПИ) или AMI (ЧПИ). Параметры потока соответствуют рекомендациям G.703 ITU-T;
  • формирование цифрового потока Е1/2 в линейном коде HDB-3 (МЧПИ) или AMI (ЧПИ);
  • работу комплекса в ведущем и в ведомом режиме;
  • формирование сигнальных каналов в прямом, и в инверсном коде;
  • конвертирование линейной сигнализации;
  • формирование тактовых сигналов внутренней шины и сигналов управления для канальных окончаний;
  • согласование аппаратуры ОПМ 60/30 с блоком УСО-01;
  • ввод-вывод информации на компьютер через интерфейс RS232/RS485;
  • управление режимами, контроль состояния оборудования ОПМ 60/30 и потока.

Изменение режимов работы осуществляется микропереключателями, которые находятся на плате ТЭЗ. Кроме того, на плате ТЭЗ находятся микропереключатели для установки номера ОПМ 60/30 (для УСО-01).

При использовании ОПМ 60/30 в качестве конвертера сигнализации 2ВСК—1vf, в ТЭЗ ОПМ-Е1 устанавливается дополнительный модуль.

Конвертер построен на цифровом сигнальном процессоре и при замене программного обеспечения позволяет реализовать конвертирование в другие виды сигнализации.

Вывод информации о состоянии оборудования, каналов и потока, управление режимами ОПМ 60/30 осуществляется через последовательный порт RS232/RS485t с помощью любой терминальной программы на компьютере. Основные сведения о состоянии потока и работе оборудования ОПМ 60/30 выведены на светодиодные индикаторы.

ТЭЗ МЛТ-30Е

ТЭЗ МЛТ-30Е

Назначение и описание

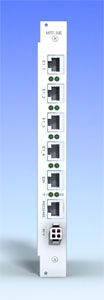

Мультиплексор линейного тракта МЛТ-30Е предназначен для цифрового разделения одного потока ИКМ-30 на три направления ИКМ-30(ИКМ-15) с различными способами распределения количества каналов, выделения части каналов (мультиплексор ввода/вывода) или кросс-коммутации четырех потоков. Конфигурация кроссирования, настройка портов производится на программном уровне, тремя способами конфигурирование DIP-переключателями, конфигурирование через СОМ-порт и конфигурирование с помощью WEB-интерфейса

Двумя устройствами МЛТ-30Е можно объединять две локальные сети Ethernet, выделив под Ethernet часть каналов в потоке Е1 или отведя под Ethernet весь поток Е1. Аварии интерфейсов выводятся на светодиодные индикаторы или на интерфейсы Ethernet/RS232.

МЛТ-30Е выполняется в двух вариантах:

  • в виде отдельного изделия;
  • в виде типового элемента замены, который обеспечивает возможность установки его непосредственно в блоке аппаратуры IKM 60/30.
Технические характеристики *
ТЭЗ КИ

ТЭЗ КИ

ТЭЗ КИ (комплект исходящий) предназначен для организации пяти исходящих междугородних или городских трех- четырех- проводных соединительных линий (СЛ, ЗСЛ), с возможностью организации автоматического четырехпроводного транзита на узлах.

ТЭЗ обеспечивает прием и передачу СУВ по двум выделенным сигнальным каналам и работу с сигнализацией «импульсный пакет».

firmware_ki_0.1.6 Прошивка на плату КИ 50111-5 и последуюшие её версии
ТЭЗ КВ

ТЭЗ КВ

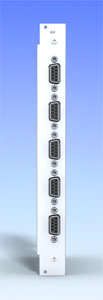

ТЭЗ КВ (комплект входящий) предназначен для организации пяти входящих междугородних или городских трех- четырех- проводных соединительных линий (СЛ, СЛМ) между телефонными станциями, с возможностью организации автоматического четырехпроводного транзита на узлах.

ТЭЗ обеспечивает прием и передачу СУВ по двум выделенным сигнальным каналам и работу с сигнализацией «импульсный челнок».

firmware_kv_0.1.6 Прошивка на плату КВ 50110-6 и последуюшие её версии
ТЭЗ КВИ

ТЭЗ КВИ

ТЭЗ КВИ (комплект входящий исходящий) предназначен для организации пяти каналов межстанционных соединительных линий связи, обеспечивающих передачу аналоговой информации по ТЧ-каналам и передачу сигналов управления и взаимодействия по выделенным сигнальным каналам.

Возможна организация четырехпроводного транзита.

ТЭЗ КПА

ТЭЗ КПА

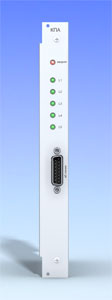

ТЭЗ КПА (комплект прямого абонента) предназначены для организации выноса пяти абонентских комплектов на удаленную станцию. На удаленной станции обеспечивается питание телефонных аппаратов и подача вызывного напряжения.

КПА цс устанавливается на центральной станции, КПА аб — на удаленной.

ТЭЗ КПА тт (комплект прямого абонента точка-точка) рассчитан на включение пяти абонентских терминалов.

ТЭЗ КПА тт предназначен для организации непосредственной связи между телефонными аппаратами. Для вызова абонента достаточно снять трубку, разговор возможен сразу после снятия трубки вызываемым абонентом. Для отбоя необходимо положить трубки на обоих аппаратах.

В качестве абонентского терминала пригоден любой телефонный аппарат, в том числе без номеронабирателя (ЦБ).

ТЭЗ 5xRS232

ТЭЗ 5xRS232

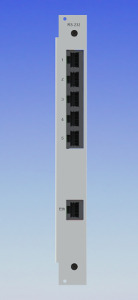

ТЭЗ 5xRS232 Последовательный асинхронный/синхронный приемо-передатчик обеспечивает передачу в каналах потока E1 последовательный данных (асинхронная или синхронная связь) с интерфейсов стандарта RS232.

Количество портов RS232 - 5;

Скорости интерфейса RS232 в асинхронном режиме: 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бод;

Скорости интерфейса RS232в синхронном режиме: 600, 1200, 2400, 4800, 9600, 19200 и 38400 бод;

ТЭЗ SNMP

Модуль SNMP-IKM60 служит для диагностирования ИКМ или ОПМ через порт RS232 и выдачи информации через порт Ethernet по протоколу SNMP.

Для реализации SNMP используются MIB модули: RFC1213-MIB, IF-MIB, SNMPv2-MIB, DS1-MIB.

Параметры:

  • скорость 10/100 Мбит/с в соответствии с стандартами IEEE 802.3 10BASE-T Ethernet и IEEE 802.3u 100BASE-TX Fast Ethernet;
  • автоматическое определение скорости;
  • автоматическое определение дуплексного режима;
  • Протокол SNMP v1 и SNMP v2C;
  • MIB модули: RFC1213-MIB, IF-MIB, SNMPv2-MIB, DS1-MIB.
ТЭЗ КПА МС

ТЭЗ КПА МС

ТЭЗ КПА МС (комплект прямого абонента межстанционной связи) предназначены для подключения до пяти линий межстанционной связи. Обеспечивает выдачу индукционного вызова и прием подтверждения приема вызова удаленной станцией.

ТЭЗ КПА ПГ

ТЭЗ КПА ПГ

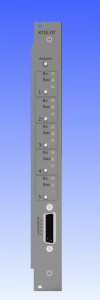

ТЭЗ КПА ПГ (комплект прямого абонента перегонной связи) предназначены для подключения до пяти линий перегонной связи с питанием 24-48В. Поддерживается возможность вызова удаленной станции.

ТЭЗ ПУ-РСДТН ТЭЗ ПУ-РСДТН

ТЭЗ ПУ-РСДТН

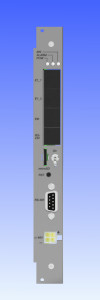

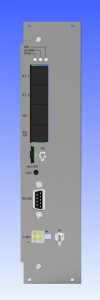

ТЭЗ ПУ-РСДТН предназначен для работы в составе аппаратуры ОПМ 60/30( устанавливается вместо ТЭЗ ОПМ-Е1) и служит для соединения каналов, объединения в конференцию на рабочем месте диспетчера/дежурного/оператора абонентов АТС, избирательной связи, перегонной/межстанционной связи и сети телефонов ЦБ или МБ с отображением информации на пульте.

ТЭЗ используется для руководства процессом работы на промышленных предприятиях, газораспределительных системах, предприятиях энергетики и железной дороги. Используется для оповещения избранного списка абонентов разных систем связи с пульта диспетчера.

ТЭЗ представляет собой оборудование временного разделения каналов и предназначен для формирования двух цифровых потоков Е1, внутренней шины канальных окончаний, сигналов порта Ethrnet, RS-485.

Управление и конфигурирование осуществляется при помощи WEB-интерфейса через браузер.

ТЭЗ поддерживает различные сигнализации телефонных сетей, избирательной связи, перегонной/межстанционной связи.

На базе ТЭЗа можно создать до 15 конференций одновременно. ТЭЗ поддерживает различные варианты вхождения в конференцию.

При совместном использовании с БСМ или АТС PR4 есть возможностьработы с IP абонентами.

img/i-pdf.gifИнструкция по эксплуатации ОПМ 60/30
img/i-pdf.gifИнструкция по эксплуатации МЛТ30Е
img/i-pdf.gifИнструкция по эксплуатации ТЭЗ ПУ-РСДТ
